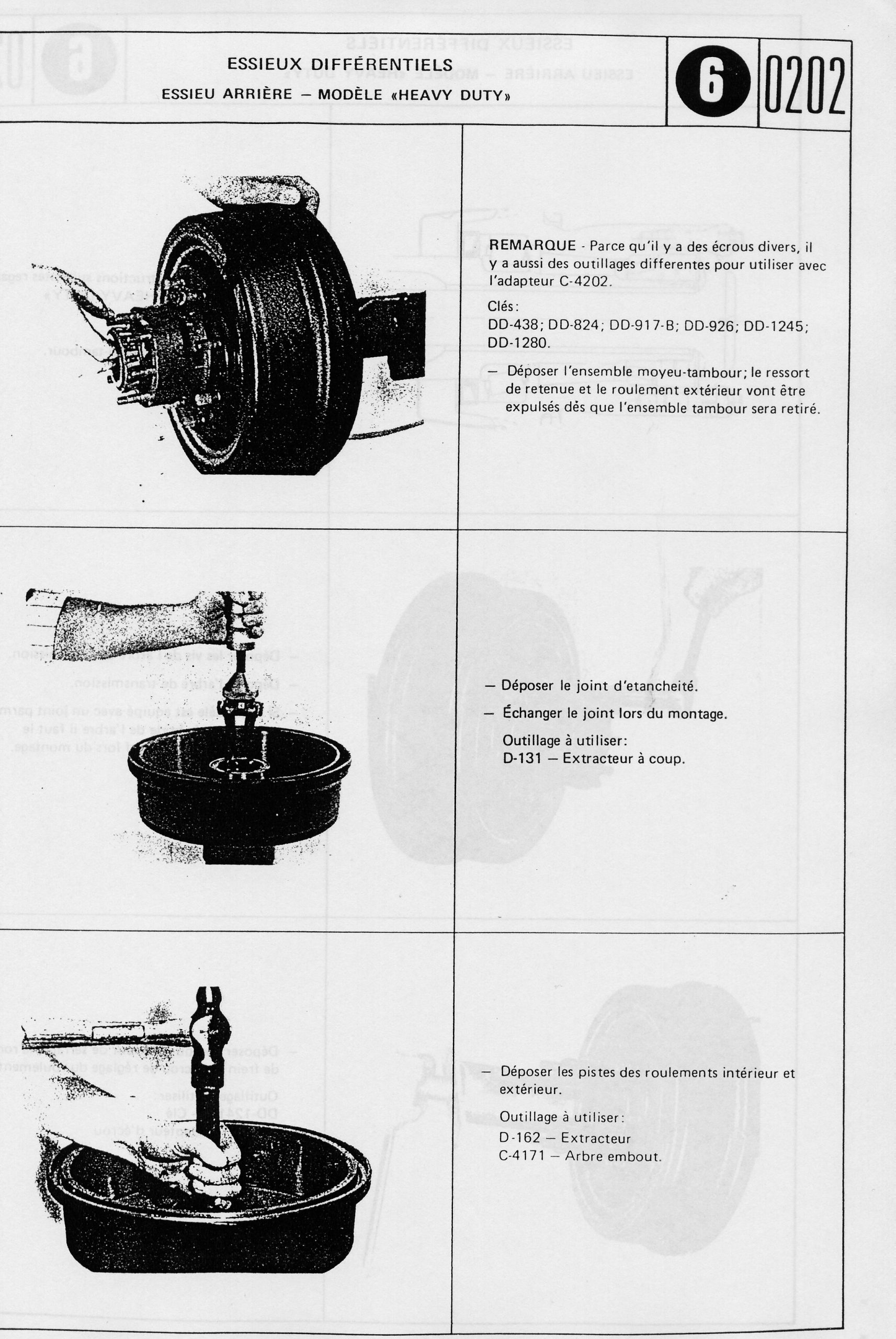

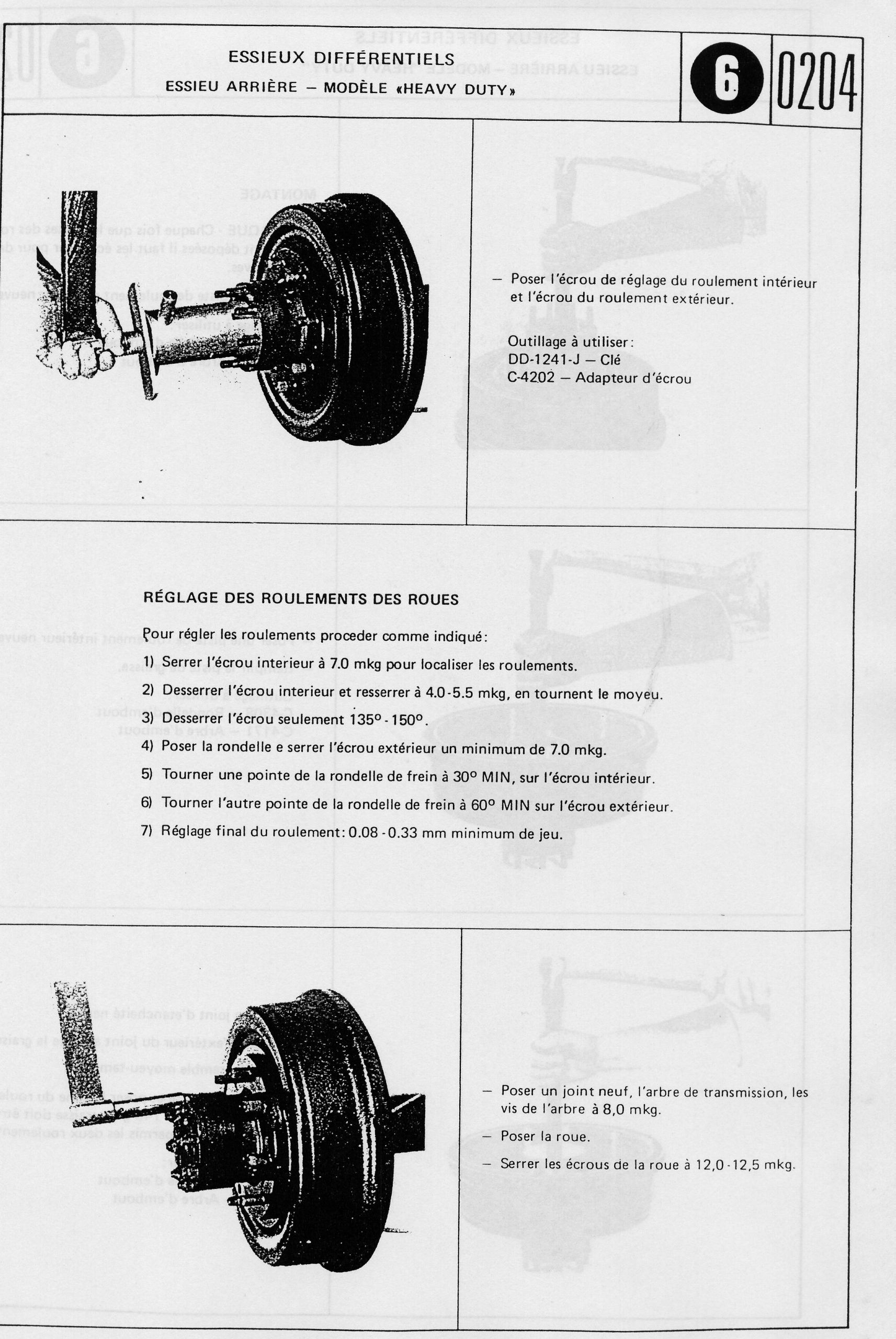

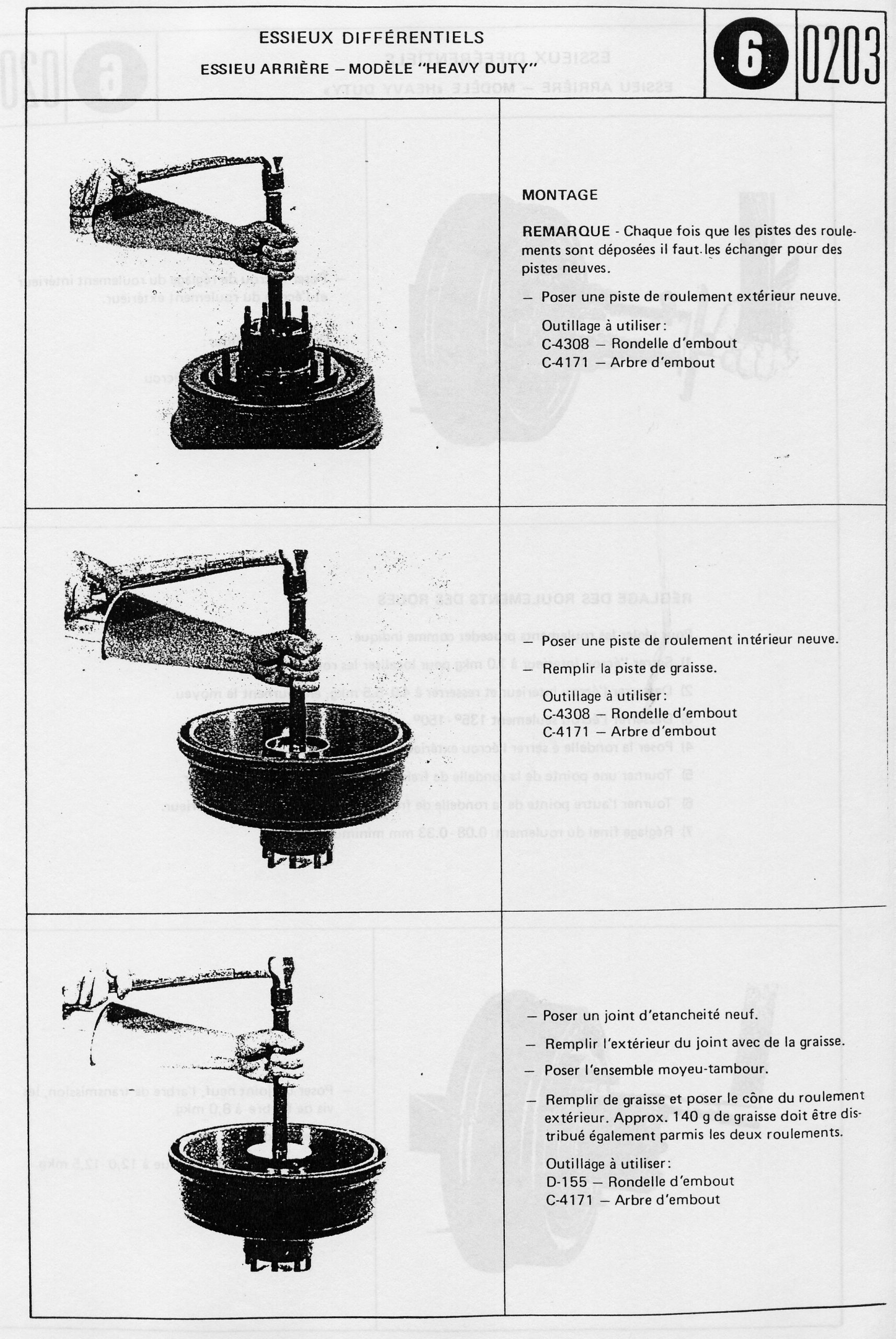

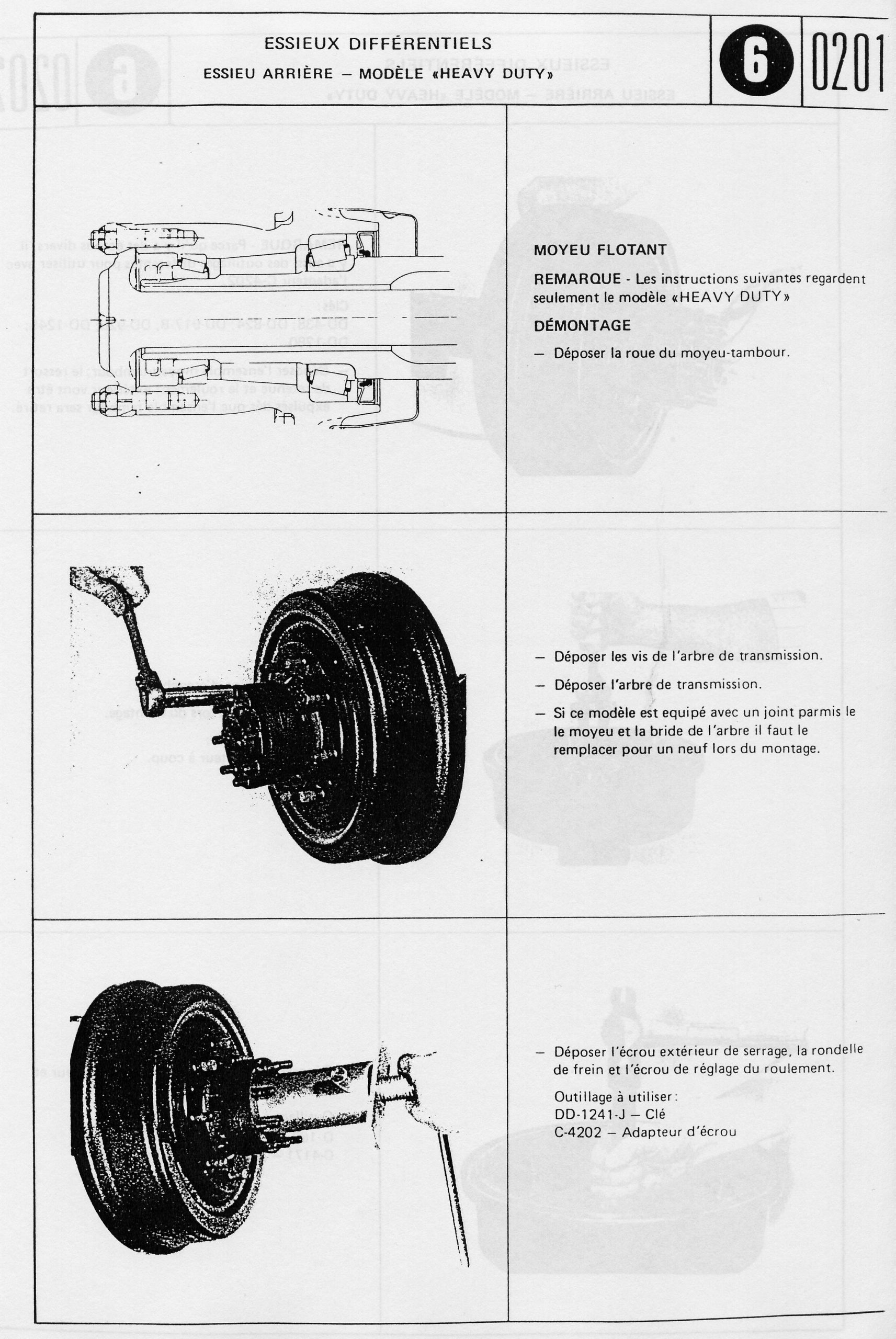

modéle heavy outy
Accueil
modéle heavy outy
10 janvier 2024
modéle heavy outy
Par
didcol2212
dans
Non classé
Navigation de l’article
Previous:
Essieux arrières
Next:
modéle standard
