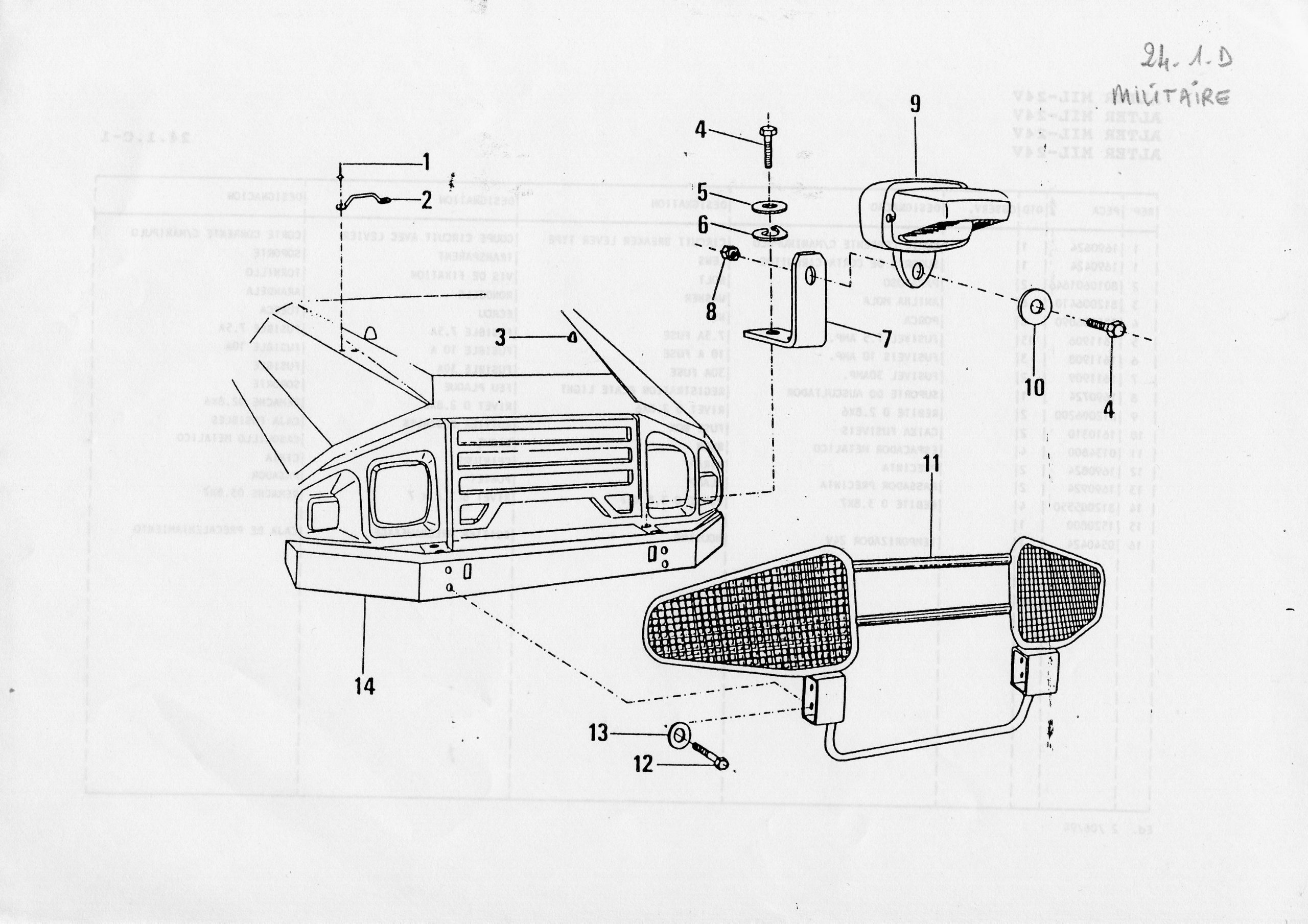

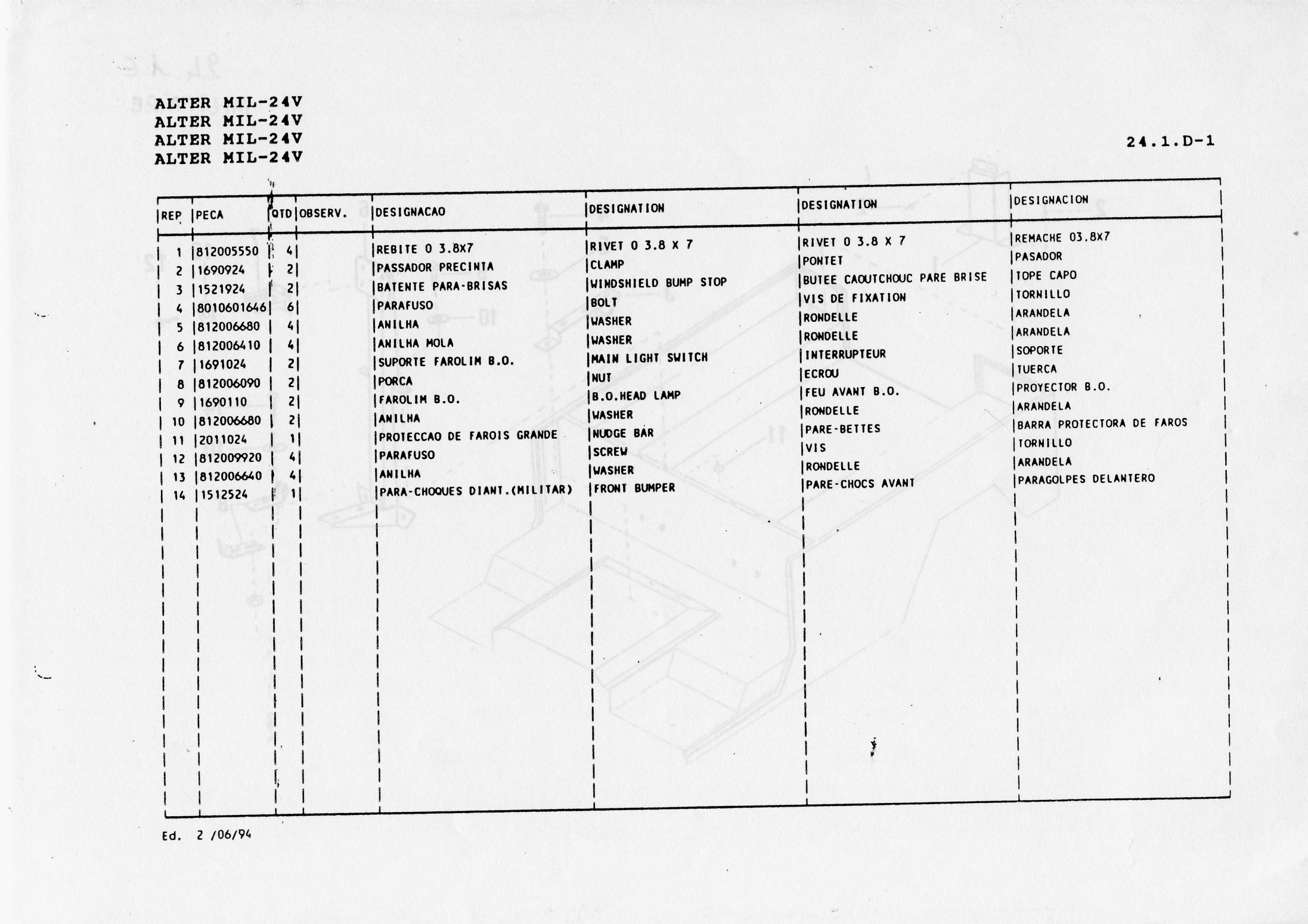

G24-1D
Accueil
G24-1D
8 janvier 2024
G24-1D
Par
didcol2212
dans
Non classé
Navigation de l’article
Previous:
G24-1C
Next:
G24-1E
