Arbre intermédiaire
Accueil
Arbre intermédiaire
5 décembre 2023

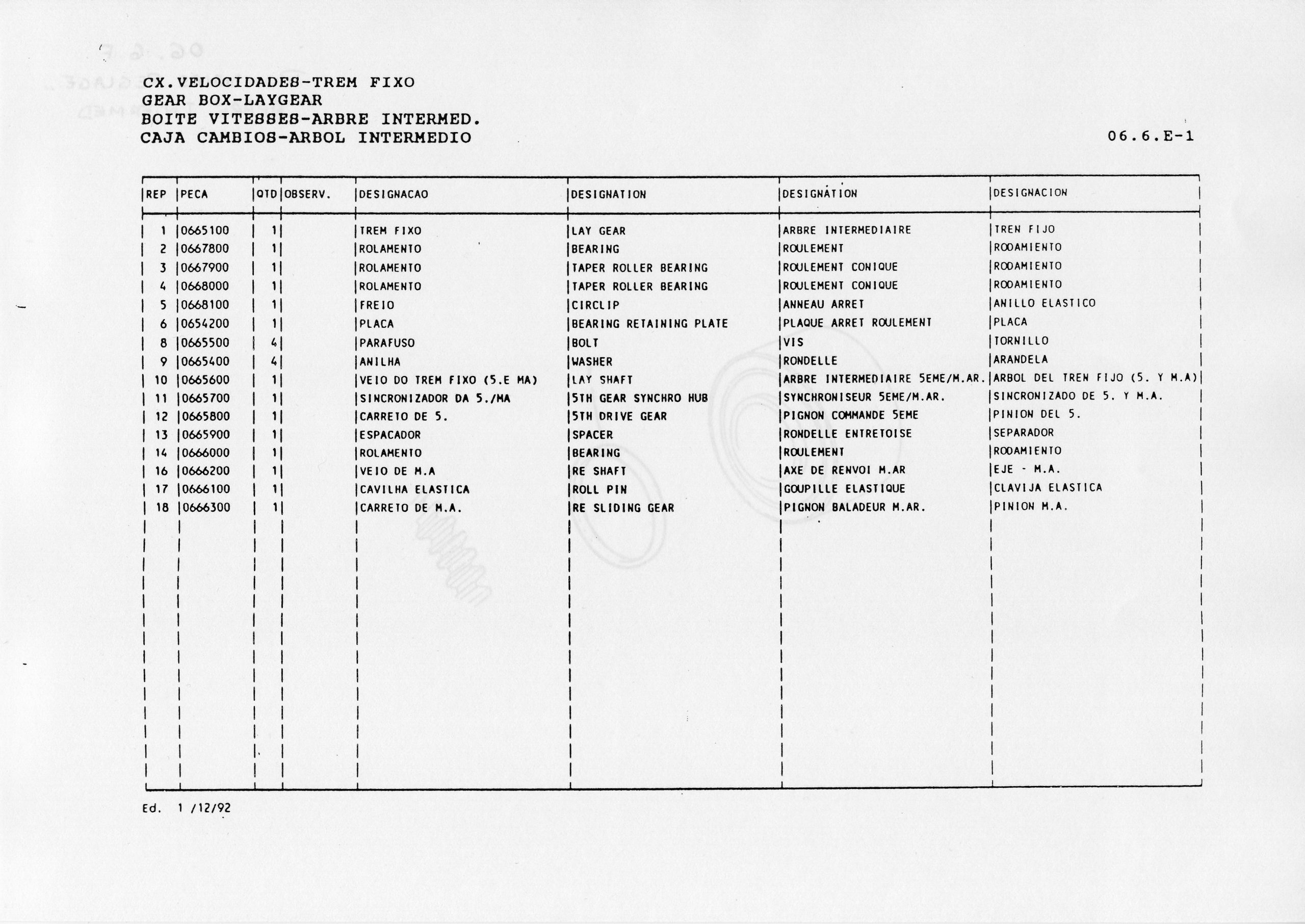

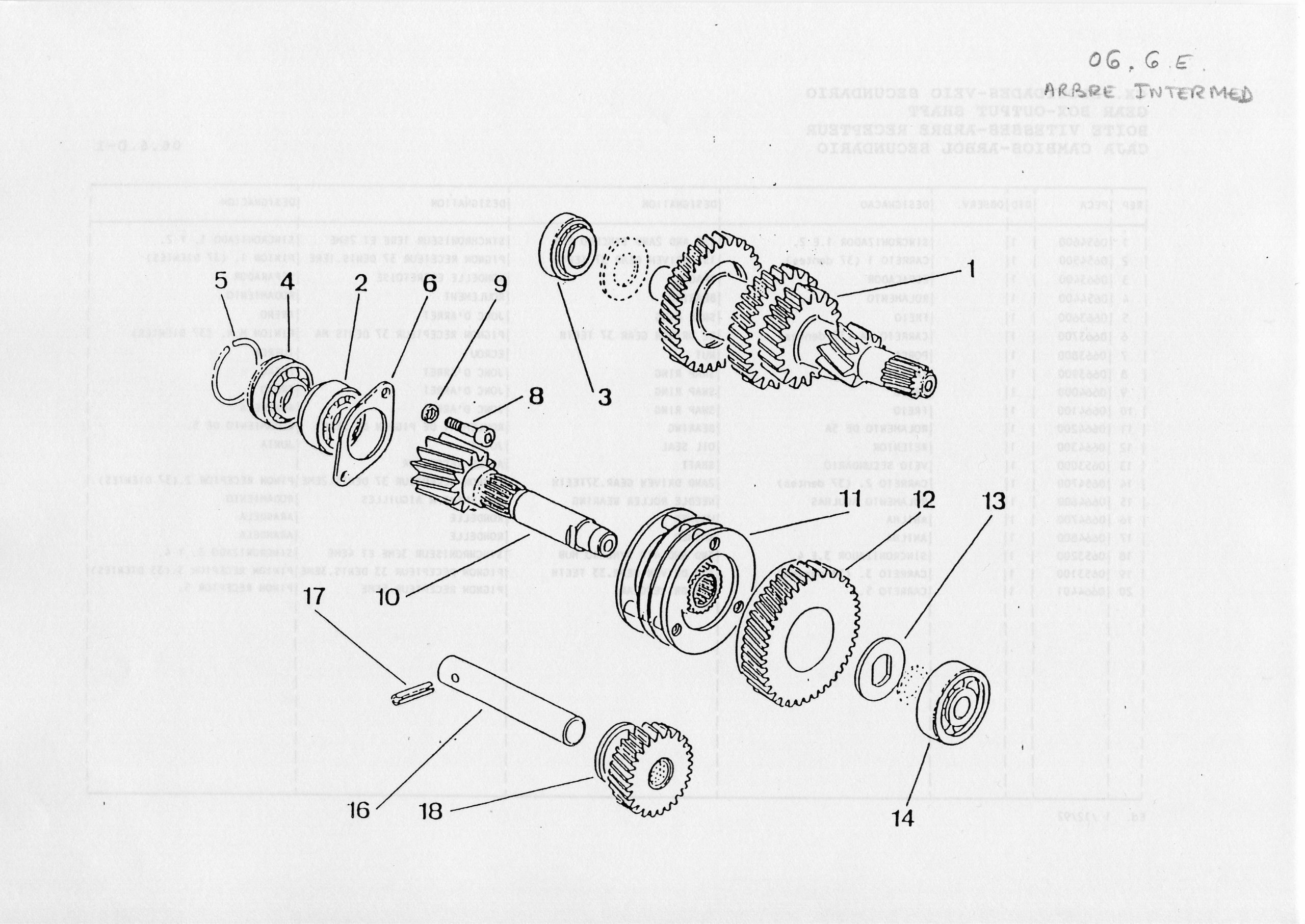

Arbre intermédiaire
Par
didcol2212
dans
Non classé
